Cabo AV - modelo antigo (Mega Drive)

(Se alguma figura não abrir, clique sobre ela com o botão do mouse que abre o menuzinho, e escolha a opção "mostrar imagem")

O esquema que será mostrado a seguir serve para os consoles "Mega Drive", que tenham entrada grande (modelo antigo - Mega Drive I e algumas versões do Mega Drive II). O cabo que iremos fazer é o mesmo da foto abaixo, mas é feito com sucata de teclado de computador (modelo com conector grande)

Cabo original...

Clique nas miniaturas para ver as imagens em tamanho real.

Pegue um cabo de teclado antigo de computador, e corte a ponta, pois não será possível usar os fios do próprio teclado já que a configuração é diferente... (o cabo original do teclado não possui fio ligado no terminal que será usado pelo fio de vídeo - conforme pode ser visto na quarta figura abaixo); corte a proteção plástica até poder soltar o a parte da ponta "cuidado para não cortar o dedo...". Veja figuras abaixo.

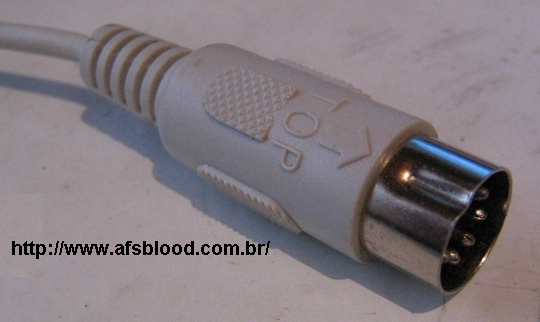

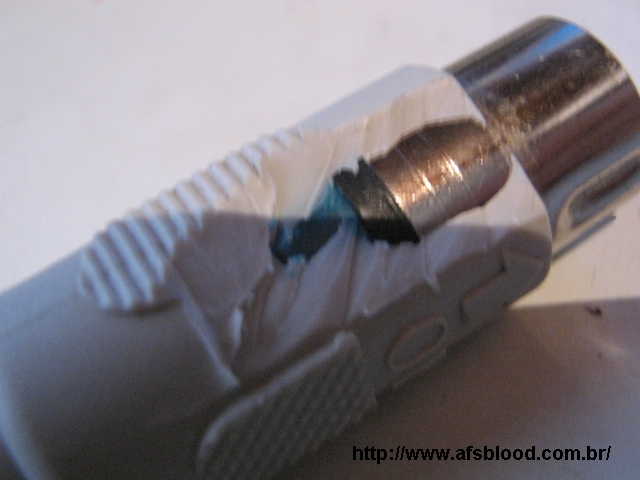

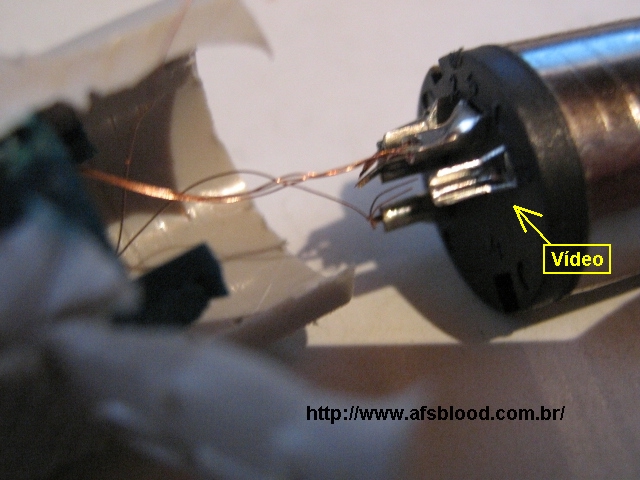

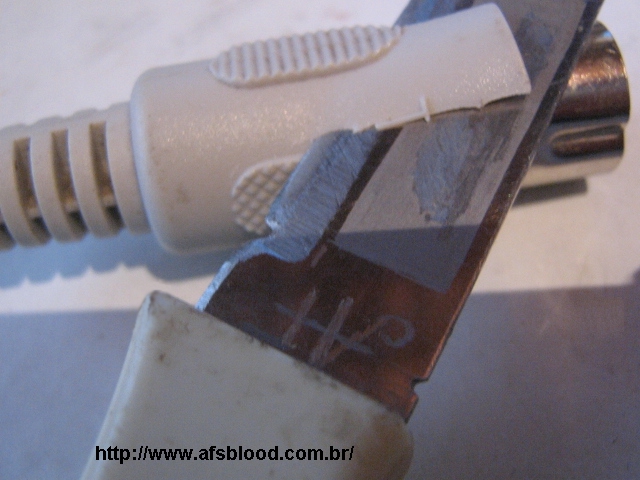

Ponta de cabo de teclado de computador (antigo) Cortando a proteção Proteção cortada Tirando o conector

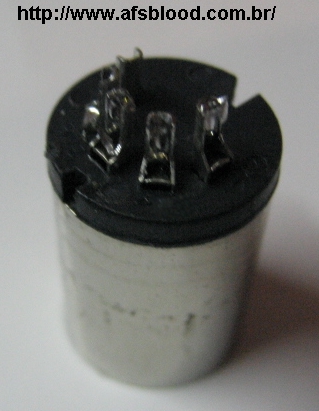

Detalhe do "conector" vista pela lateral Detalhe do conector visto por trás.

O conector tem 5 terminais além da parte externa que também poderá ser usado como terminais em alguns casos; destes terminais usaremos apenas 3. Este tipo de conector possui os terminais numerados de forma diferente dos demais, pois sua numeração não é seqüencial, e sim como mostrado abaixo:

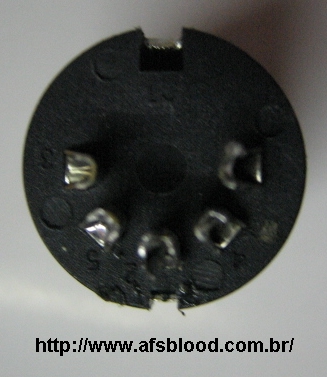

   Numeração dos terminais no conector (visto por trás)

Seguindo a numeração basta ligar da seguinte forma:

Terminal 1: Fio vermelho (Áudio)

Terminal 2: Fio preto (Carcaça - comum)

Terminal 3: Fio amarelo (Vídeo)

O que acontece é que alguns conectores são lisos, não possuindo numeração indicativa nos terminais... nestes casos você poderá se basear nas figuras abaixo:

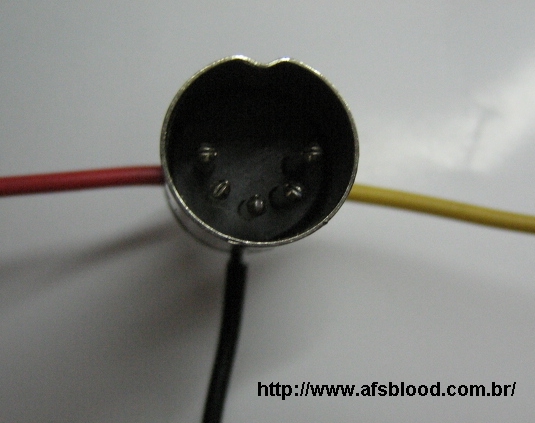

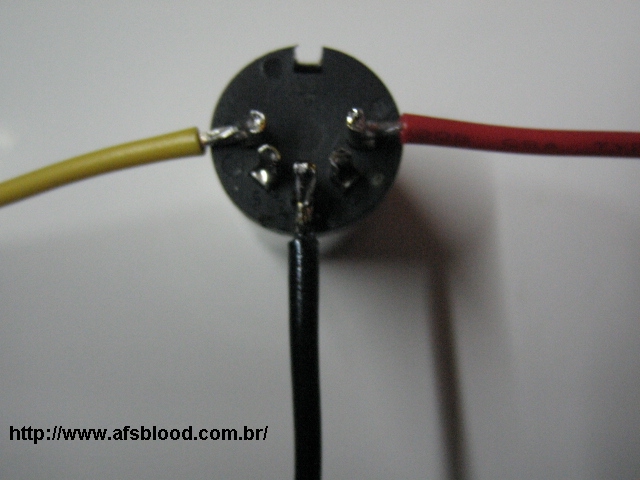

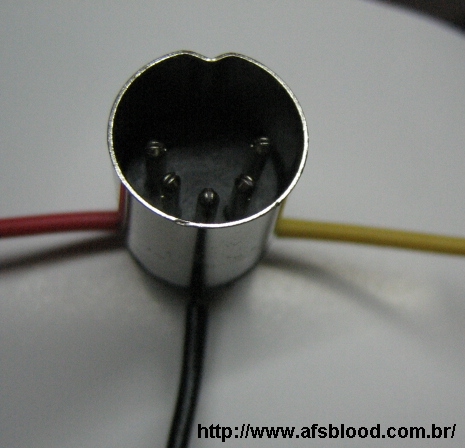

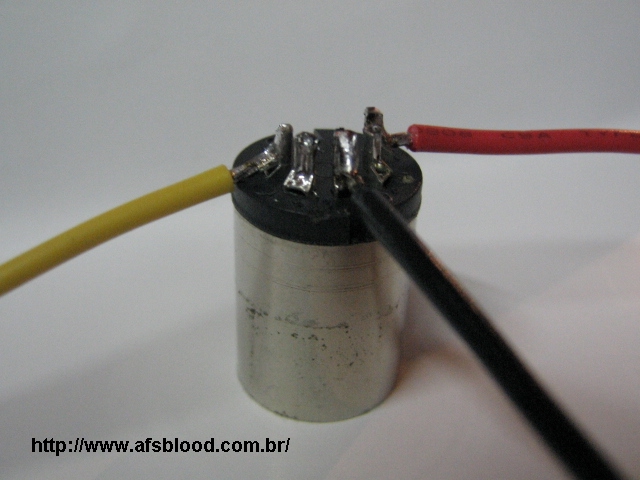

Ligação no conector - vista de trás Ligação no conector - vista lateral Ligação no conector - vista frontal 1 Ligação no conector - vista frontal 2
Nos conectores de AV-RCA (Áudio e Vídeo) a ligação deve ser feita da seguinte forma: O pino central do conector vermelho (áudio) deve ser ligado no fio vermelho (terminal nº 1); o pino central do conector amarelo (vídeo) deve ser ligado no fio amarelo (terminal nº 3) a parte externa destes conectores deve ser ligado no fio preto (terminal nº 2). conforme esquema abaixo:

Esquema de ligação de fios nos conectores AV.

Mestre Andrei Felipe - 2007
