Cabos 32X

(Se alguma figura não abrir, clique sobre ela com o botão do mouse que abre o menuzinho, e escolha a opção "mostrar imagem")

Muitas pessoas me perguntam onde podem comprar cabos para seus 32X, mas esta é uma pergunta difícil de responder, pois hoje em dia é difícil encontra-los a venda... Por isso resolvi fazer o tutorial abaixo. A ligação dos cabos abaixo é copiada de cabos originais para 32X. (Desenhei os cabos abaixo, mas ninguém está livre de erros, portanto vocês poderão estuda-los e usar ao próprio risco... e qualquer erro com o desenho dos esquemas abaixo, poderão ser enviados para meu e-mail. Mas se resolverem monta-los, poderão desmontar e usar pinos de conectores de mouse PS2 e conectores de teclados antigos de computador e um pouco de massa para moldagem, como "Durepoxi" por exemplo. Abaixo também segue a montagem do cabo AV estéreo para mega-drives e 32X).

Estudando os esquemas abaixo você verá que alguns fios acabam ficando sem função, mas como os cabos originais eram desta forma, então eu deixei igual o original. Não esqueçam que os pinos descritos abaixo são referentes aos pinos dos cabos, e não dos videogames, portanto o esquema abaixo serve para que quer construir os cabos, ou conhecer a ligação deles. de você quiser ligar os fios diretamente no videogame, terá que estudar o espelhamento dos cabos para ver onde cada pino do cabo entra na entrada do videogame. Embora eu não tenha colocado no desenho abaixo, todos os cabos originais também tinham um "ferrite" para cortar as interferências..., mas os cabos também funcionaram sem eles, mas talvez apareçam algumas pequenas interferências na imagem.

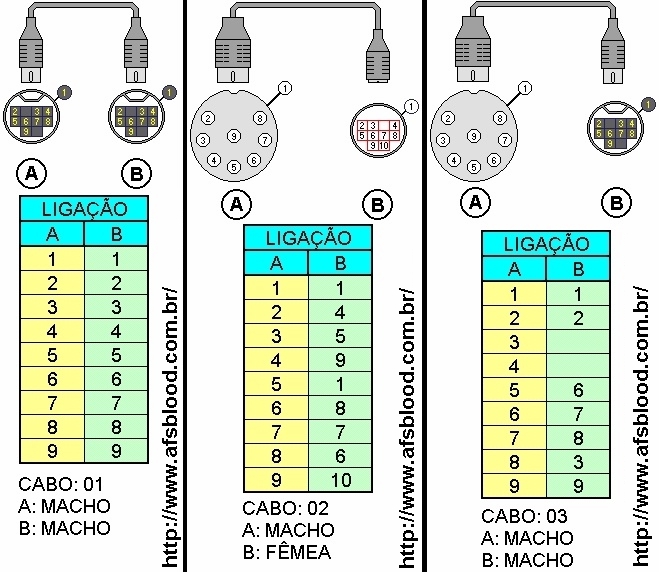

Cabo 1: Este cabo serve para fazer a ligação direta entre o 32X e os videogames que usam entrada AV no formato pequeno.

Cabo 2: Este cabo serve como um adaptador (faz uma entrada do modelo grande virar uma de modelo pequeno), este cabo deve ser somado ao "cabo 1" para que o 32X possa ser ligado em videogames mais antigos que usam entrada grande.

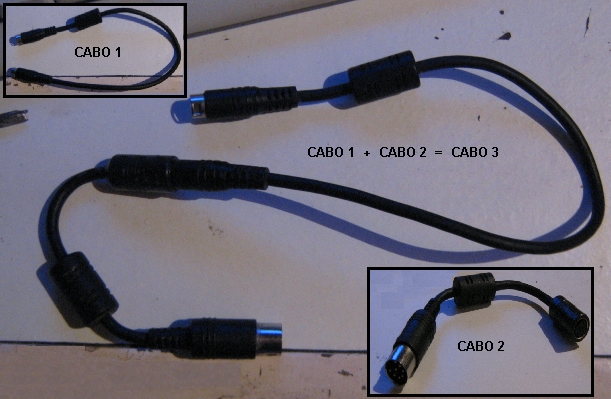

Cabo 3: Pelo que sei este cabo não existe comercialmente (ainda não encontrei para vender); desenhei este cabo para que ele faça a função do "cabo 1" e "cabo 2" juntos. Desta forma ele funcionaria como uma ligação direta entre videogames antigos e o SEGA 32X. (Desenhei este cabo baseado nas ligações dos outros dois, mas ainda não o testei... Portanto testem a seu risco...).

Colocação dos cabos:

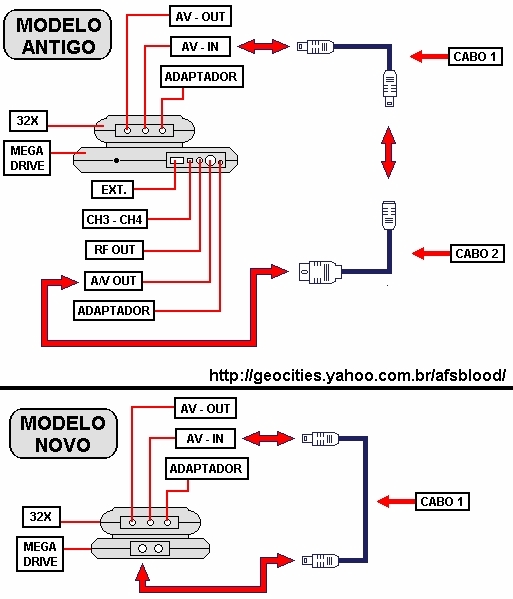

Na figura abaixo, você pode ver como é feita a colocação dos cabos nos mega drives de modelos antigos e novos.

Modelos antigos: megadrives 1 e 2.

Modelos novos: do modelo 2 em diante, (incluindo alguns modelos de megadrive 2)

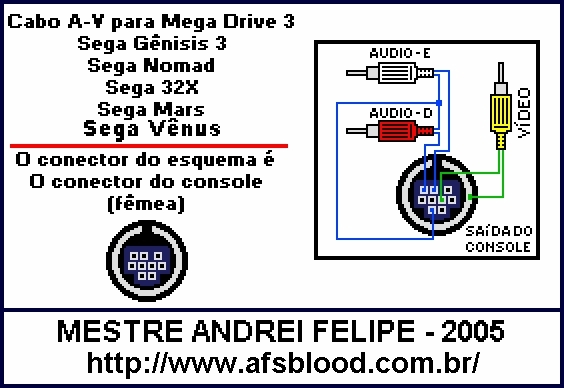

Diferente dos esquemas acima, o esquema abaixo leva em consideração que o conector desenhado é o do console portanto ele é "fêmea". O cabo abaixo pode ser usado para fazer ligação de AV (áudio e vídeo) estéreo nos consoles mais novos que usam entrada pequena, e se acoplado ao "cabo 2" mostrado acima, poderá também ser usado com os consoles de modelo mais antigo que utilizam entradas do tipo grande.
