Transformando uma Câmara Panasonic (MV5) em em uma mini TV...

Mestre Andrei Felipe - 2007

Foi uma montagem bem simples... depois de tirar um milhão de parafusos, só tive que separar a parte do monitor do resto da câmera, que era composta basicamente de (um sensor de CCD + um vídeo cassete + um mini monitor).

O Próximo passo foi identificar os fios, adicionar um conector RF, um regulador de tensão para 5V e um conector de energia... segue as fotos do resultado final...

Importante informar que só fiz esta montagem porquê não existiam mais peças a venda para consertar o defeito que esta câmera estava apresentando...

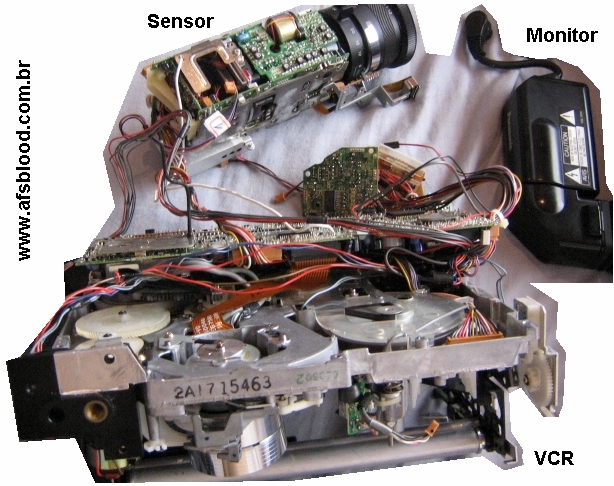

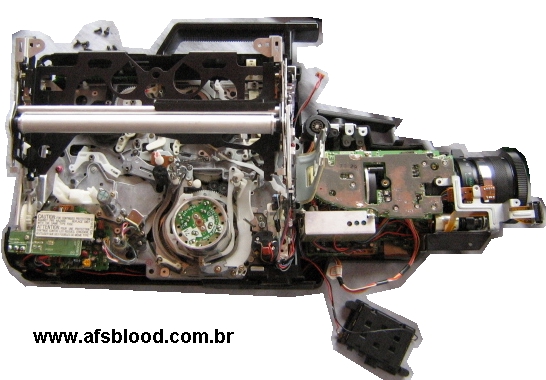

Aqui a imagem mostra as partes básicas da câmera... Na verdade eu não precisava desmontar a câmera para poder fazer a montagem proposta... era só ter desconectado a parte "monitor"... mas desmontei, pois no final das contas fragmentei esta câmera para que se torna-se (uma câmera, um rebobinador de fitas VHS, e um mini monitor)

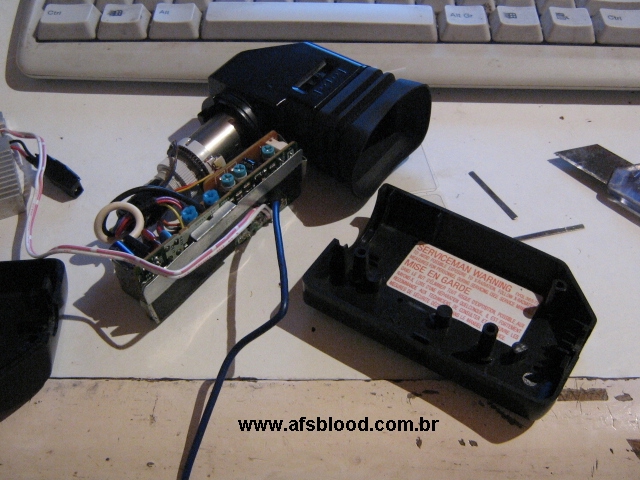

Desmontando a parte monitor

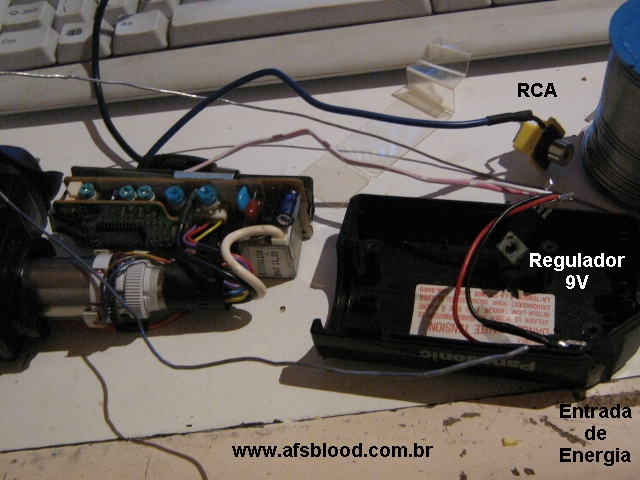

Identificação dos componentes que adicionei

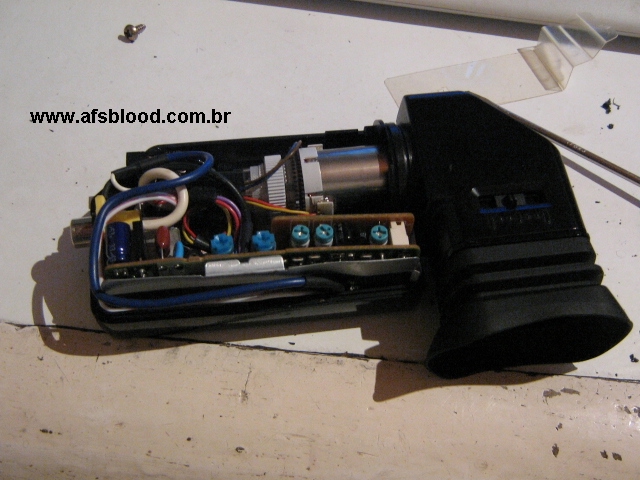

Componentes posicionados...

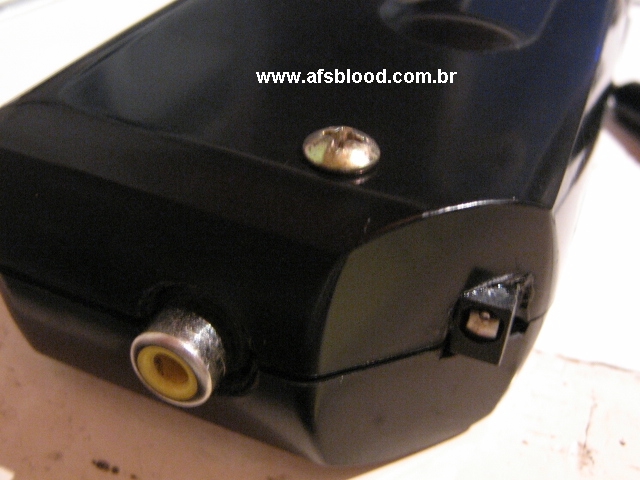

Montagem pronta...

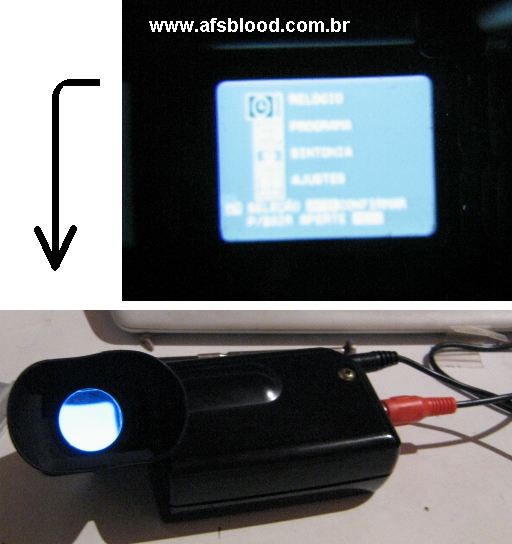

Teste final... Aqui, mesmo com a ampliação não dá pra ver direito como ficou, pois a foto ficou meio fora de foco... a imagem do "mini monitor" ficou muito boa, joguei até Playstation nele... este mini monitor é alimentado através de uma fonte de 9V, e recebe sinal através de uma entrada RCA... e é muito útil quando se que fazer um teste em lugares onde não se pode levar um monitor de tamanho normal, e não tem dinheiro para comprar uma mini TV...
Esta montagem não foi muito difícil, só tive que posicionar os componentes, ligar o regulador, e substituir o cabo original (foto acima) que era composto de vários fios, pelos novos conectores...
