Depois de "fuçar" na Internet à procura de um cabo que servisse no meu Mega-Drive 3 ganhado de um amigo que ia se desfazer dele, encontrei um esquema indicando os pontos utilizados para áudio estéreo e vídeo composto ("também existe o vídeo componente mas no meu caso não seria legal"). Como eu tinha as saídas que utilizaria para adaptar uma saída de áudio e vídeo em um Atari, deixei o Atari pra depois e iniciei esta "Mega-Operação".

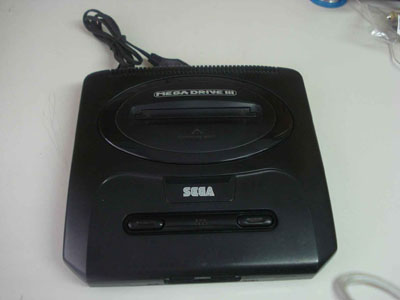

Abaixo a foto do paciente:

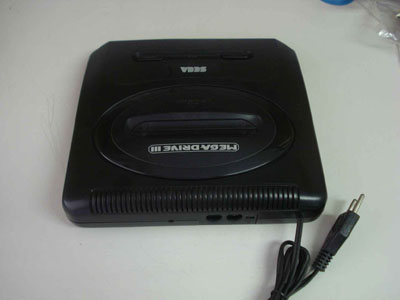

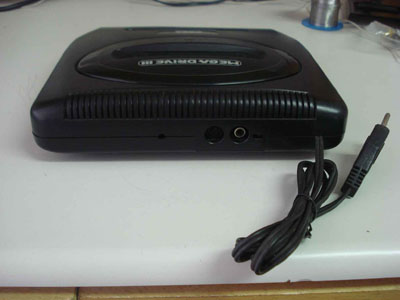

Aqui o aparelho antes da adaptação:

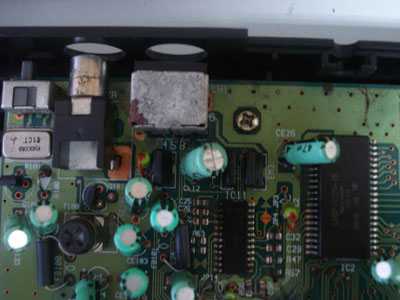

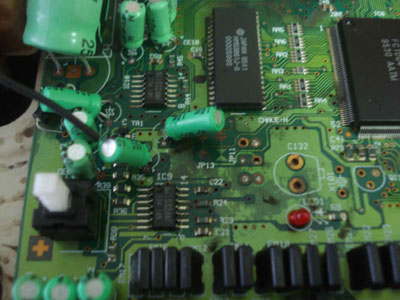

Como pode ser visto, a placa está um tanto "detonada", mas vamos seguir com a operação:





Utilizei os seguintes esquemas para fazer a adaptação:



Utilizei os seguintes componentes para a adaptação:

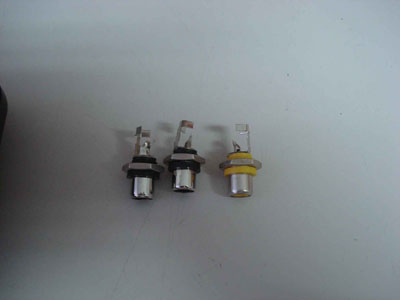

  • 03 conectores RCA para painel (que acabaram não servindo adequadamente forçando a uma gambitec).
  • 01 Broca 10mm.
  • 15 cm de cabo de rede:
    Utilizei 3 pares do cabo de modo que ficassem organizados internamente.
    Deveria ter utilizado outro tipo de cabo porque este é muito rígido, dificultando seu manuseio.

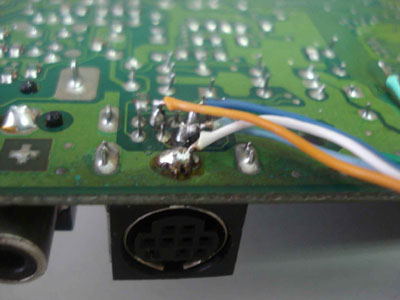

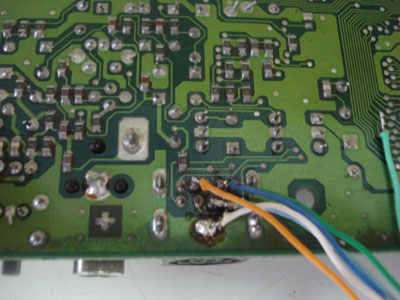

Ligações efetuadas diretamente nas ilhas do conector original, para não inutilizá-lo, nesse momento me arrependi profundamente de ter utilizado um cabo de rede!

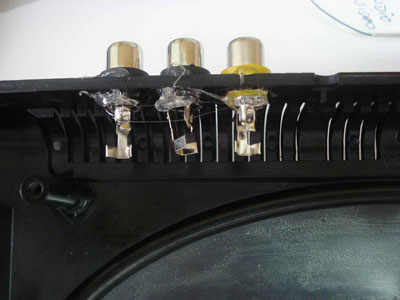

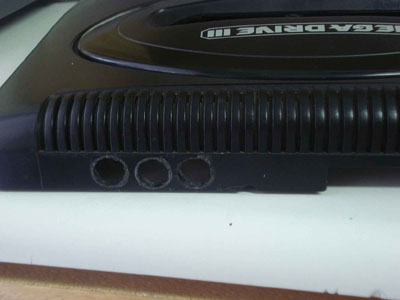

Após a carcaça furada, fios soldados na placa, é hora de inserir os conectores RCA. Nesse momento, eu tinha certeza de que poderia rosquear os conectores prendendo adequadamente na carcaça, porém, a "saída de ar quente" não possibilitou rosquear, me obrigando a colar os conectores internamente. Como eu estava sem Super Bonder, tive que improvisar com cola quente (mer...!). Depois, vou melhorar a gambiarra.

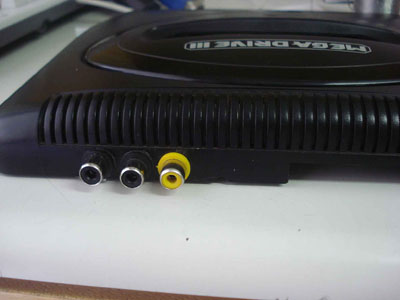

Por fora até que ficou bonitinho, enganando bem. Mas ficou extremamente frágil.
Tenho que melhorar a gambiarra mesmo !

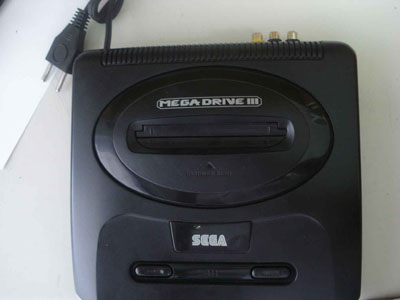

Depois de "pronto", ficou desta forma possibilitando utilizar os cabos comuns de áudio e vídeo:
